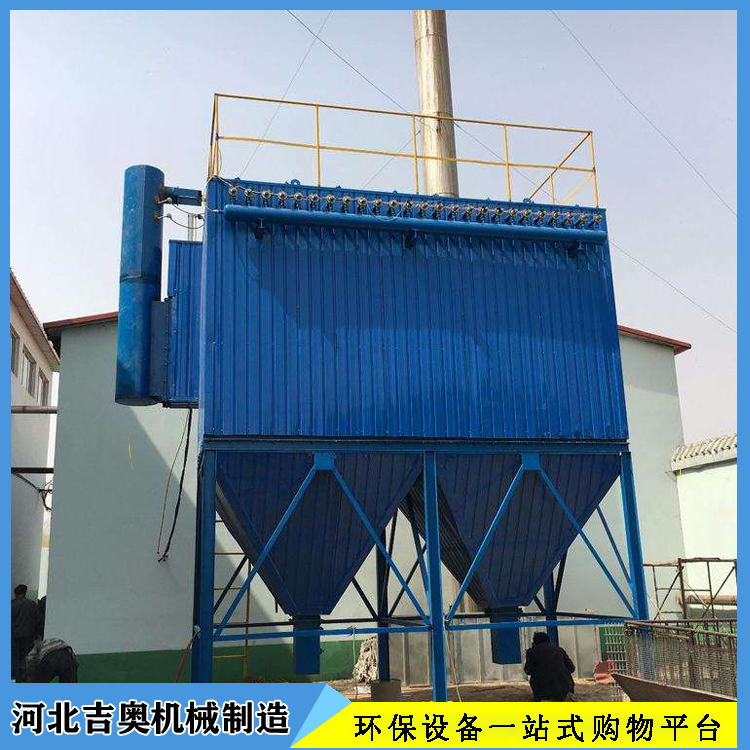

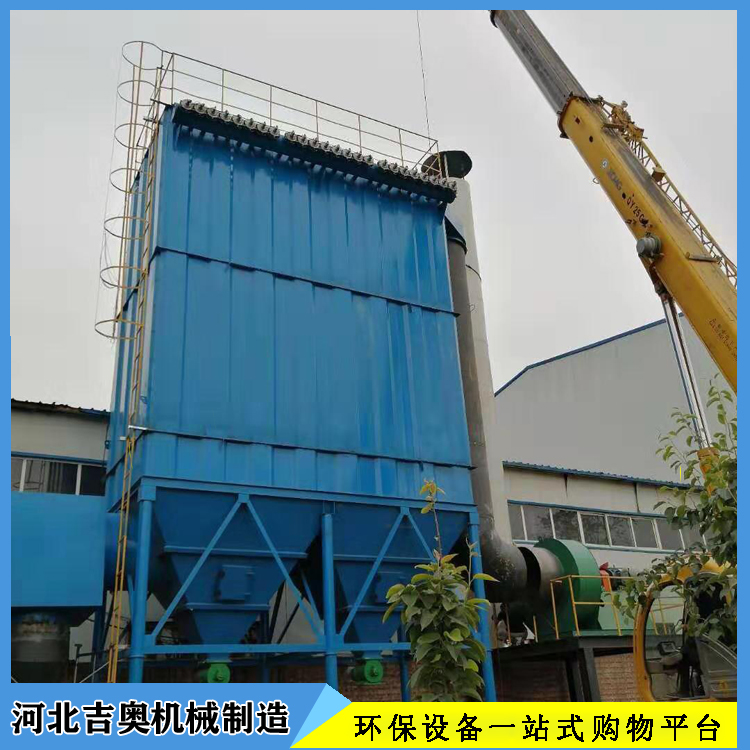

白灰窯除塵器的清灰結構

　　白灰窯除塵器具有清灰能力強設備阻力低，占地面積小，運行能耗低，維護工作量少等，現在已廣泛應用于工業行業的石灰窯爐煙氣凈化，作業場所粉塵控制，物料運輸回收等場所。含塵氣體由進風管到達中箱體下部并進入灰斗，中箱體內沒有擋風板，使氣流均勻分布通過濾袋。含塵氣體經過除塵濾袋后，粉塵被阻留在濾袋外表面。經過凈化的氣體經上箱體出風口排出。

　　白灰窯除塵器也叫立窯用水除塵器，它主要由除塵塔，灰水分離器，噴霧系統，風機誘導系統等組成，通過管路練成一個連續除塵，灰水分離，粉塵回收利用和水再循環的完整運轉系統。相對于其他形式的除塵器，它投資少，是電除塵器的的二分之一，是大布袋除塵器的三分之一，對煙氣溫度適用范圍廣，對立窯操作沒有任何要求。裝機容量小，低于 10KW ，運行費用低，回收的粉塵直接用于成球，水循環利用無二次污染。

　　白灰窯除塵器的分部結構

　　1、進氣系統

　　進氣系統包括進風口、進口節氣閥、擋風板、導風板、分配篩等，含塵氣流經輸送管道進入各個袋室，風速降低，大部分粉塵直接落入灰斗，減少了濾袋的負荷;沒有收下的粉塵與煙氣一起經導風板通過分配篩進入袋室，充滿整個空間，擋風板和分配篩保證了含塵氣流和清灰氣流沿著濾袋方向向動。如果業主要求將設備制造成在線清灰時，這種氣流的移動方向可以大大減少清灰時的二次飛灰。

　　2、濾灰系統

　　包括濾袋、袋籠、花板等，每個濾袋都套在一個袋籠上，目的是防止布袋被壓癟，花板用于支撐濾袋組件和分隔袋室和凈氣室，并作為除塵器濾灰系統組件的檢修平臺。

　　3、清灰系統

　　包括凈氣管、壓縮空氣管、脈沖閥、提升閥、文氏管等，凈氣管平行地排列在預先組裝的頂部凈氣室內，每一根凈氣管上都有若干小噴氣嘴，這些小噴氣嘴一一對應于每條濾袋上的文氏管。

　　凈氣管與外部壓縮空氣管連接，管的始端插入卡槽，末端與支撐角鋼焊接，并用管卡定位。

　　除塵器頂部安裝有壓縮空氣管道，管道與凈氣管相連。壓縮空氣由脈沖閥控制，脈沖閥與電磁閥相連接，整套清灰系統的運作由除塵器的控制系統統一控制。

　　檢測收塵器兩端差壓的傳感器固定在氣管的出口和入口，根據差壓計檢測的差壓信號控制收塵器的清灰周期。

　　4、排氣系統

　　包括出口節氣閥、排氣管道等組成的除塵器凈化氣體排放系統。

　　5、卸灰系統

　　包括灰斗上的清堵空氣炮或振打裝置、電加熱器、手動閘板閥、鎖風閥(雙層閥板閥或剛性葉輪給料機)、螺旋機或鏈運機或倉泵等。

　　6、氣路系統

　　包括儲氣罐、壓縮空氣管道、減壓閥、壓力表、氣源三聯體等。

　　7、保護系統

　　包括旁路系統、濾袋檢漏裝置、濾袋噴粉裝置和在線監控等。

　　白灰窯除塵器廣泛應用于冶金行業煉鋼高爐，原料噴煤制備等工廠，建材行業，電力，化工行業，炭黑，瀝青混泥土攪拌，鍋爐，煙氣等除塵等行業的粉塵治理和物料回收。
