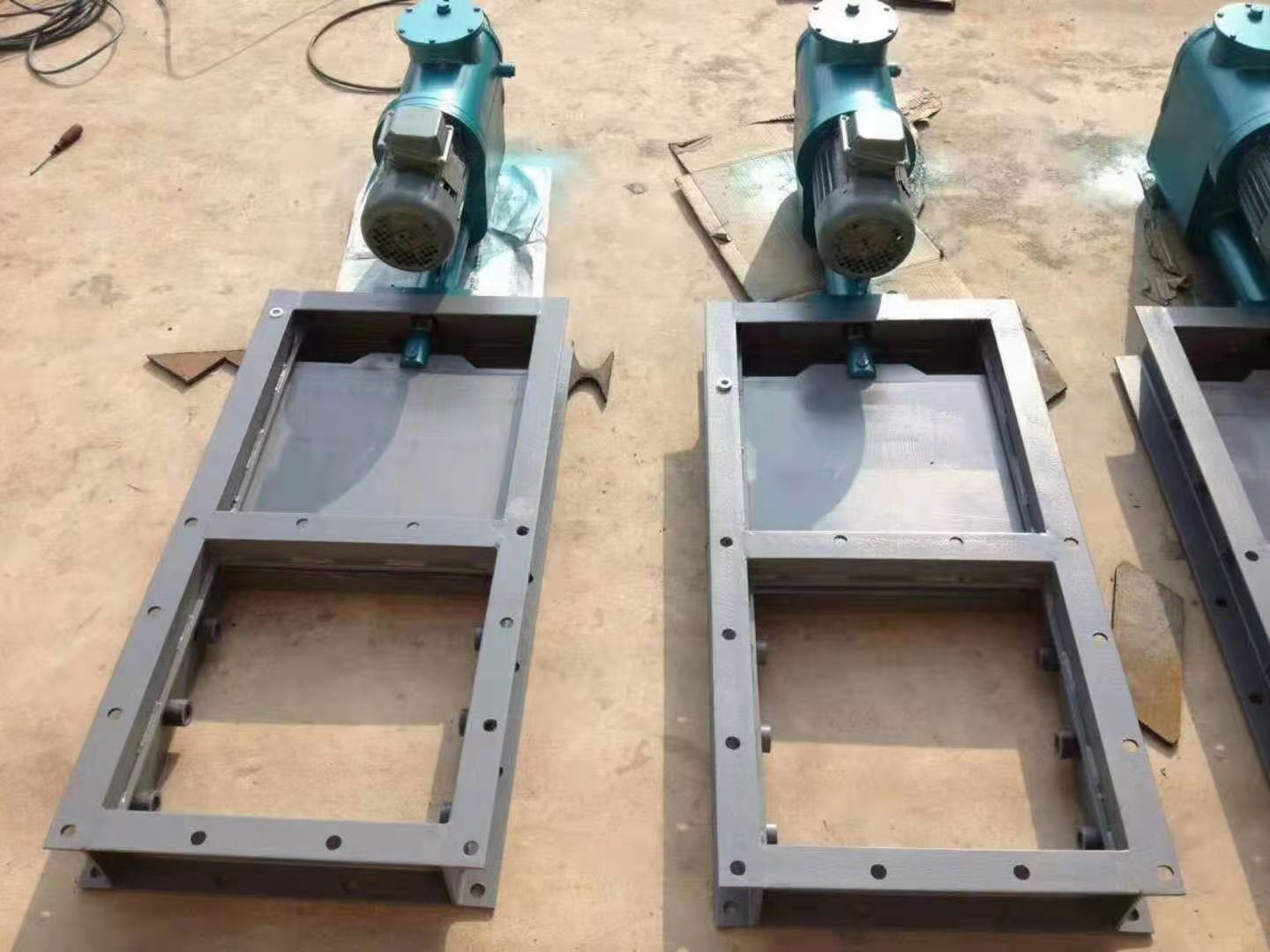

液壓式電動插板閥包括閥體、插板閥和控制裝置，有上中下三個插板閥和四個閥體，三個插板閥、四個閥體相互交錯串接連接，兩個相鄰的閥體之間設置一個插板閥;上插板閥設有手動螺旋控制手輪;中、下插板閥分別設有液壓控制的電液推桿，電液推桿與插板閥之間通過支架安裝連接。本實用新型電液動插板閥結構合理簡單，生產制造容易，成本低，使用性能好。 電液動插板閥不卡料、不漏料，維修保養方便，卸料定量的度好，工作效率高，設備的使用壽命長。

　　液壓式電動插板閥可廣泛應用于現代工業中需要定量卸料的冶金、化工、食品等領域，有很好的推廣應用價值和廣闊市場前景。

　　操作時手輪順時針旋轉為閥關，反之為開，不得在手輪上再增加輔助杠桿。若長期存放應使設備處于關閉狀態，各傳動部位應加潤滑油，不允許露天存放或堆置。在電液動插板閥安裝前應注意，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。電液動插板閥安裝時應采用整體就位安裝，不能閘框、閘板分體安裝，防止閘框變形。

　　二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。電液動插板閥出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除，以使閘門啟閉。在澆筑混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清除，防止灰漿凝固影響啟閉。
